无线双端接地测试：让断路器机械特性试验不再爬吊车、不再拆地排

一次断路器机械特性试验，真正花在测量上的时间有多长？现场给出的答案常常让人无奈：断口线要一根根挂到断路器两侧的端子上去，GIS 双端接地的几处地排要先拆开、测完再逐一恢复，遇上 500kV 断路器还得协调吊车或高空作业车，人升到十几米高处去挂线和摘线。等这些准备工作做完，测量本身可能只有几分钟。更现实的问题是，这些前置工序本身就在给试验人员增加风险。

断口线之所以难撤，是因为它承担的不只是信号采集。传统方法要在断口两端分别接入仪器，才能判断触头分离与接触的时刻；而运行中的高压开关断口对地往往存在几千伏的感应电压，能量不大，却足以伤人和损坏仪器。所以规程里才反复强调先接地、后接断口线，拆线时反过来——先拆测试线，再拆地线。工序越复杂，出错的机会就越多，人员暴露在感应电压下的时间也越长。

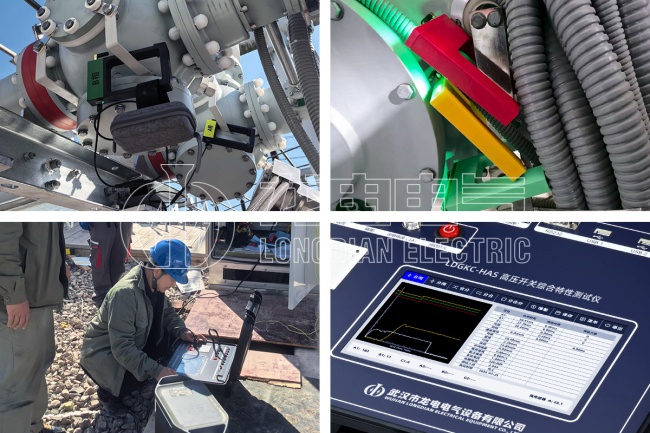

武汉市龙电电气设备有限公司创的无线双端接地测试方法，正是从这条麻烦的环节入手。测试时不再需要断口线，GIS 双端接地的多个地排也不用拆，只需把测量单元夹在接地刀闸的连杆上，通过无线方式与主机通讯即可完成采样。断路器机械特性试验因此从"接线工程"回到了"测量本身"，感应电压不再顺着长测试线引到人员跟前，试验人员被高压伤害的可能性也随之大幅降低。

有人会担心：无线传输能不能把时间测准？这套方案用高精度时基同步通讯机制来解决——仪器通过无线通讯与系统连接时，系统时钟与设备时钟保持同步，两者之间的时间误差不超过 0.5ms。对于分合闸时间、三相不同期这类毫秒级参量来说，0.5ms 的同步误差完全落在测试需求允许的范围之内，不会影响对开关机械状态的判断。实测数据也印证了这一点：双端接地通道在 1ms～10000ms 范围内的时间测量误差可控制在 1%±0.1ms。

500kV 现场的变化直观。以往为了在断口两端挂线，往往要动用吊车配合作业，还要办理高空作业票、增设监护人员；现在测量单元夹在接地刀闸连杆上就行，人员站在地面即可完成布置，既省掉了机械和票证的组织成本，也缩短了高处作业的时长。试验时间只需传统的十分之一，这个数字来自多个现场的前后对比，而不是理论推算。

方法本身也有适用范围，说清楚比含糊过去更负责。双端接地方式适合在开关两端接地的条件下完成以时间参量为主的断路器机械特性试验，如果还需要行程、速度数据，仍要配合直线、旋转或加还传感器安装；断路器不动作、控制回路闭锁这类现场问题，也仍然要靠控制接线和外触发方式处理。能省掉的是接线与拆线的工时，不是对开关机构本身的判断。

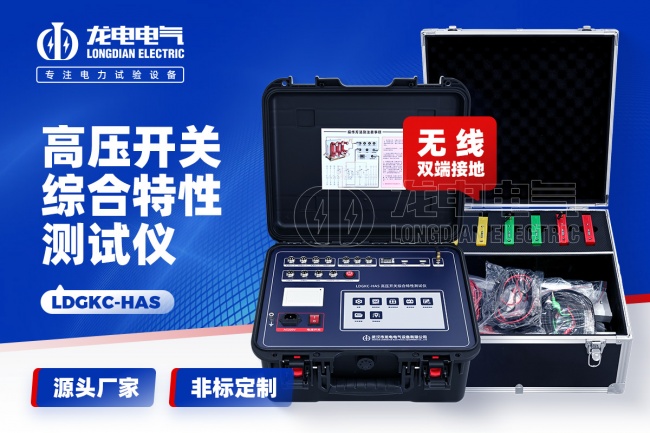

这种把现场经验转化成仪器设计的能力来自长期积累。武汉市龙电电气设备有限公司专注研发生产 LDGKC 高压开关机械特性测试仪 20 年，产品以 GB1984-2014《高压交流断路器》为设计蓝本，参照电力行业标准 DL/T846.3-2017《高电压测试设备通用技术条件》第 3 部分执行，适用对象覆盖 SF6 开关、GIS 组合电器、真空开关、油开关等国内外常见型号。LDGKC-HAS 高压开关机械特性测试仪就是在这条产品线上迭代出来的机型，机内集成 DC6～270V 可调操作电源，内部抗干扰电路可满足 500kV 变电站内可靠使用；时间测量分辨率做到 0.01ms，双端接地下不同期测试范围为 0.10ms～99ms。

仪器本身可靠只是其中一半，另一半在交付之后。每台设备出厂前都经过检验并随附出厂报告与装箱清单，现场遇到电源无输出、传感器无数据这类情况，可以按排查步骤先自检，确认是硬件问题时直接返厂处理，不必在现场勉强凑合出一份数据。测试数据除本机存储和现场打印外，也能通过 USB 导出，用配套的上位机分析软件在计算机上做图形放大、包络线对比和归档。对检修单位来说，选型时真正要问的往往不是参数表有多漂亮，而是这台仪器用了几年之后，出了问题还有没有人接得住。

对检修班组来说，断路器机械特性试验的价值不在数据本身，而在于能不能在有限的停电窗口里安全、稳定地把数据取回来。少拆几处地排、少爬一次高空、少接几根断口线，省下来的是时间，降下去的是风险——这才是测试方法改进实在的意义。
